Comhla scairt Flang SCH8O/DIN UPVC/CPVC

Is gléas rialaithe sreabhán é an comhla scairt flanged UPVC/CPVC atá deartha chun leachtanna agus gáis chreimneach a láimhseáil. Tá sé oiriúnach do thionscail éagsúla, lena n-áirítear próiseáil cheimiceach, cóireáil fuíolluisce, agus próiseáil bia.

Soláthraíonn struchtúr uathúil na comhla scairt flanged feidhmíocht séalaithe le linn oscailt agus dúnta, rud a choscann sceitheadh go héifeachtach. Cinntíonn an dearadh seo iompar sábháilte sreabhán agus leathnaíonn sé saol seirbhíse na comhla. Tá an comhla éasca le feidhmiú, rud a ligeann d'úsáideoirí sreabhadh a rialú go héasca trí mhodhanna láimhe nó aeroibrithe chun freastal ar éilimh na gcoinníollacha oibriúcháin éagsúla.

Tá friotaíocht caitheamh agus friotaíocht aosaithe ar ár gcomhlaí scairt flanged UPVC/CPVC. Úsáidtear go forleathan iad i réimsí mar phróiseáil cheimiceach, cóireáil fuíolluisce, agus uisciúcháin talmhaíochta.

Déan Teagmháil Linn

Roimhe Seo：Comhla scairt Aontais SCH8O/DIN UPVC/CPVC
Ar Aghaidh：SCH8O/DIN UPVC/CPVC Comhla Liathróid Flange Aonphíosa

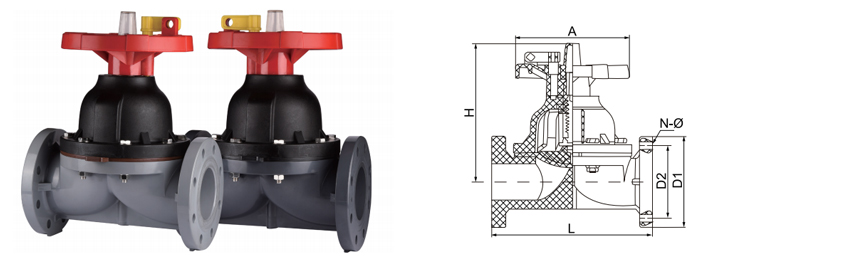

paraiméadar feidhmchlár Caighdeáin Theicniúla

MÉID/NOM.		dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")
D1	DIN	115	140	150	165	185	200	220	254
	ANSI	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	DIN	85	100	110	125	145	160	180	210
	ANSI	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	DIN	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
L		145	160	180	210	250	300	350	400
A		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

CAIGHDEÁN DIN · TÓGÁIL AMHÁIN

Comhla Scairt Flange SCH8O/DIN UPVC/CPVC

Innealtóireacht le haghaidh aonrú sreabhán creimneach agus ard-íonachta. Cuireann comhlacht flange aon-phíosa le meicníocht séalaithe scairt deireadh le sceitheadh pacála agus soláthraíonn sé múchadh daingean mboilgeog.

DN15-DN100

Raon Méid

PN10 / PN16

Rátáil Brú

-20°C go 120°C

Teocht CPVC

UPVC / CPVC

Ábhair Coirp

◆ Córas Ábhar

corp UPVC 0-60°C · pH 2-12 · Aigéid ghinearálta, alcailí, uisce ultrapure

Comhlacht CPVC 0-93°C · pH 1-14 · Teocht ardaithe, meán clóirínithe

Roghanna diaphragm EPDM · PTFE · FKM · Hypalon

Críochnaíonn flanged aon-phíosa in aghaidh an DIN PN10/16. Níl aon sceitheadh comhpháirteach comhlacht-deireadh.

◆ Sonraíochtaí Eochair

Ceangal Flane iomlán, DIN 2501

Aghaidh le duine DIN EN 558 Sraith 1

Tástáil bhlaosc 1.5 × PN (uisce)

Tástáil suíocháin 1.1 × PN (aer nó uisce)

Seirbhís folúis 0.3 barra iomlán

Oibríocht Roth láimhe / Aeroibrithe / Leictreach

◆ Buntáistí comhla diaphragm

Gan aon ghas a phacáil — poitéinseal astaíochtaí teifeach nialais
Leithlisiú idir actuator agus meáin sreabhach
Laghdaíonn cosán sreabhadh sruthlínithe carnadh dríodair
Táscaire suímh amhairc ar roth láimhe
Diaphragm in-athsholáthair gan an corp a bhaint as líne
Múchadh teann mboilgeog thar raon brú iomlán

Feidhmchláir Thionsclaíoch

Aigéid, alcailí, uisce ultrapure, uisce grád leictreonach, fuíolluisce tionsclaíoch

Ceimiceach Trom & Miotalóireacht

Aistriú aigéad sulfarach · dáileoga HCl · Línte piocadh · Leictreaphlátála

Ard-íonachta & Leictreonaic

Binsí fliuch leathsheoltóra · Eitseáil fhótavoltach · Uisce de ghrád leictreonach · Lúba uisce ultrapure

Fuinneamh & Litiam

Fuarú cúnta núicléach · Próiseáil sáile litiam · Aistriú ceimiceach ceallraí

Eolaíochtaí Beatha & Bia

WFI Cógaisíochta · CIP Bia · Próiseáil dí · Déantúsaíocht chosmaideach

Uisce & Comhshaoil

Neodrú fuíolluisce tionsclaíoch · Uisce inólta · Réamhchóireáil díshalannaithe

Tionscal Feithicleach & Ginearálta

Cúrsaíocht r-chóta · Níochán páirteanna · Uisce fuaraithe · Sruthlaigh línte

Nótaí Suiteáil & Oibriúcháin

Déanfar an chomhla scairt a shuiteáil in ionad iomlán oscailte nó dúnta le haghaidh stórála. Ná stóráil le scairt comhbhrúite.
Seicheamh chasmhóiminte: níos doichte na boltaí flange go cothrom i bpatrún tras go 15-20 Nm ag brath ar DN.
Maidir le meáin sciodair nó criostalaithe, suiteáil le gas comhla cothrománach chun carnadh solaid sa chora a chosc.
Ná níos mó ná 1.0 m/s treoluas do mheáin scríobach chun saol seirbhíse an scairt a leathnú.
Athsholáthar scairt gach 2 bhliain nó 50,000 timthriall, cibé acu is túisce a tharlaíonn.

Srianta Criticiúla

Níl sé le húsáid le haigéid ocsaídeacha (nítreach > 15%, crómach) i gcorp UPVC.
Ná bí faoi réir rothaíochta brú tapa - d'fhéadfadh tuirse scairt tarlú.
Seachain steiriliú gaile os cionn 110 ° C le haghaidh CPVC le scairt PTFE.
Níl sé oiriúnach do mheáin gháis os cionn 2 bharra gan faoiseamh sábháilteachta.
Ná oibrigh roth láimhe thar an stad meicniúil - bíonn teip roimh am mar thoradh ar ró-chomhbhrú scairt.

Ceisteanna Coitianta & Rúin

Saincheist: Ráta sreafa laghdaithe a breathnaíodh

Ní féidir scairt a tharraingt siar go hiomlán. Fíoraigh go bhfuil roth láimhe iompú go dtí suíomh iomlán oscailte (2-3 casadh anuas ar fhriotaíocht tosaigh). Le haghaidh comhlaí uathoibrithe, seiceáil calabrú stróc actuator.

Saincheist: Sceitheadh seachtrach ón gcorp

Déan iniúchadh ar boltaí flange le haghaidh scíthe. Retorque chuig an tsonraíocht. Má leanann an sceitheadh, cuir an gasket flange in ionad. Ná déan ró-dhian - riosca scoilte os cionn 22 Nm do DN80 .

Saincheist: Sceitheadh meán nuair a dúnadh

Caitheamh diaphragm nó ionsaí ceimiceach. Cuir ábhar ceart in ionad scairt. Le haghaidh feidhmchláir ard-timthriall, uasghrádú go scairt EPDM aghaidh PTFE.

Saincheist: Oibriú crua roth láimhe

Is féidir scairt a bheith greamaithe den chora mar gheall ar chriostalú. Rothaigh oscailte/dúnta arís agus arís eile. Má mhaireann sé, díchóimeáil agus glan an limistéar cora. Cuir bealaidh silicone ar na snáitheanna gas.
