SCH8O/DIN UPVC/CPVC Comhla Liathróid Flange Aonphíosa

Déan Teagmháil Linn

Roimhe Seo：Comhla scairt Flang SCH8O/DIN UPVC/CPVC
Ar Aghaidh：Gan aon táirge eile

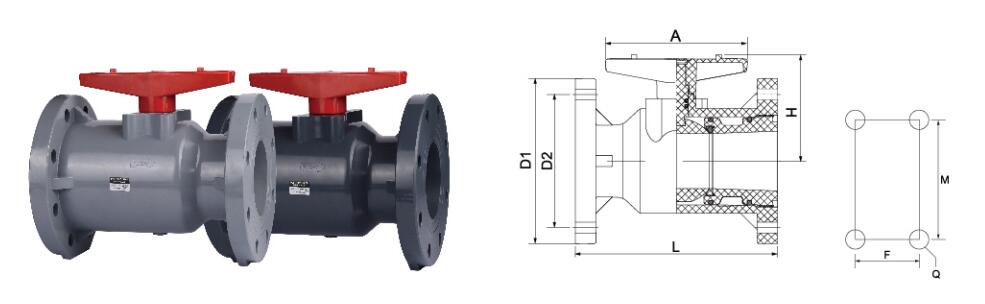

paraiméadar feidhmchlár Caighdeáin Theicniúla

MÉID/NOM.		dn20	dn25 dn32 dn40			dn50	dn63	dn75	dn90	dn110	dn140 dn160
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")
D1	DIN	105	105	115	140	145	165	180	195	220	250	285
	ANSI	89	98	108	117	128	155	178	192	229	254	284
	JIS	70	75	90	100	105	120	140	150	175	210	240
D2	DIN	65	75	85	100	110	125	145	160	180	210	240
	ANSI	61	70	79	89	98	121	140	152	191	216	241
	JIS	31	35	42.5	48.5	61	73	90	105	132	158	186
	DIN	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ18
N-Φ	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22
	JIS	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23
L		120	120	150	160	167	178	220	250	282	360	405
A		85	90	105	115	125	137	155	176	206	345	345
H		58.2	58.2	65	85	88	98	111	128	139	195	208
F		一	一	一	一	一	一	45	45	49	49	49
M		33	33	40	52	52	70	84	84	121	121	121
C		2×M6	2×M6	2×M6	2×M8	2×M8	2×M8	4×M10	4×M10	4×M10	4×M10	4×M10

Réamhrá Táirge

Feiste stoptha teirmeaplaisteacha innealta is ea Comhla Liathróid Aon-phíosa SCH8O/DIN UPVC/CPVC atá deartha le haghaidh iompair cheimiceach ionsaitheach agus córais uisce ardíonachta. Tógtha as clóiríd polaivinile neamhphlaisteacha (UPVC) nó clóiríd polaivinile clóirínithe (CPVC), tá comhlacht monolithic ag an tsraith comhla seo ina bhfuil flanges múnlaithe go hiomlán leis an tithíocht comhla. Cuireann an tógáil aon-phíosa seo deireadh le naisc chomhpháirteacha traidisiúnta idir flanges comhlacht agus deireadh, ag laghdú cosáin sceite féideartha in iarratais ríthábhachtacha. Soláthraíonn an dearadh liathróid calafoirt iomlán sreabhadh neamhshrianta nuair a bhíonn sé oscailte, agus cinntíonn na hábhair suíochán PTFE nó EPDM séalaithe mboilgeog-daingean i gcoinne raon meán lena n-áirítear aigéid, alcailí, tuaslagóirí agus uisce ultrapure. Comhlíonann an comhla patrúin druileála flange caighdeánach DIN, rud a chuireann ar chumas comhtháthú díreach isteach i líonraí píopaí sonraíochta Eorpacha gan oiriúntóirí saincheaptha.

Buntáistí Croí

Ionracas Coirp Monolithic

Baineann múnlú flange-go-chorp aon-phíosa na hailt gasketed idir naisc deiridh agus tithíocht, ag laghdú pointí cothabhála agus sceitheadh féideartha.

Comhoiriúnacht Ábhar Dual

Comhlacht UPVC le haghaidh friotaíocht ceimiceach ginearálta ag 0-60 ° C; Corp CPVC do mheáin chlóirínithe agus teochtaí ardaithe suas go 93°C.

Comhtháthú Caighdeánach DIN

Cloíonn patrúin druileála flange le caighdeáin DIN PN10/16, rud a cheadaíonn athsholáthar buail isteach nó suiteáil nua gan oiriúntóirí flange saincheaptha.

Conair Sreabhadh Calafoirt Iomlán

Meaitseálann trastomhas tolladh liathróid méid ainmniúil an phíobáin, ag cothabháil treoluas líne agus ag laghdú titim brú i gcomparáid le comhlaí calafoirt laghdaithe.

Saintréithe Táirge

Ábhar Coirp: UPVC (Cineál 1, Grád 1) nó CPVC (de réir ASTM D1784)
Cineál Ceangail: Flange aon-phíosa múnlaithe go hiomlán, DIN 2501 PN10/16
Ábhar Suíocháin: PTFE (caighdeánach) nó EPDM (le haghaidh uisce agus ceimiceáin éadrom)
Ábhar Liathróid: Prás chromephlátáilte (UPVC) nó CPVC soladach (corp CPVC)
Rónta Gas: Cumraíocht Dual O-fáinne le gland inchoigeartaithe seachtrach

Cineál Láimhseála: Láimhseáil luamháin le taisteal 90 céim, is féidir a ghlasáil i suíomhanna oscailte agus dúnta
Rátáil Brú: PN10 do UPVC (0-50°C); PN16 le haghaidh CPVC (0-50°C)
Raon Teochta: UPVC 0°C go 60°C; CPVC 0°C go 93°C
Seirbhís Fholúis: Oiriúnach do bhrú iomlán 0.5 bar ag 20°C
Dath: Liath éadrom (RAL 7032) do UPVC; Liath éadrom nó as-bán do CPVC

Aigéad Hidreaclórach (≤30%) UPVC CPVC

Aigéad Sulfarach (≤50%) Teoranta CPVC

Hiodrocsaíd Sóidiam (≤30%) UPVC CPVC

Uisce Deionized / Ultrapure UPVC CPVC

Tuaslagóirí Clóirínithe Ní mholtar Teoranta

Sonraíochtaí Teicniúla

Sonraí Toiseacha

Trastomhas Ainmniúil (DN) DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100

Toise Aghaidh le hAghaidh DIN EN 558 Sraith 1 (sraith bhunúsach 27)

Caighdeán Druileála Flange DIN 2501 PN10 (DN15-100) / PN16 (DN15-100)

Brú & Teocht

Brú Tástála Shell 1.5 × PN (barra 22.5 ar a mhéad do chorp PN16)

Brú Tástála Séala (Íseal) 1.1 × PN (aer nó uisce)

Brú Tástála Séala (Ard) 1.5 × PN (uisce amháin)

Raon Teochta (UPVC) 0°C go 60°C

Raon Teochta (CPVC) 0°C go 93°C

Sonraí Oibriúcháin

Luach chasmhóiminte (uas) 12 Nm le haghaidh DN15-DN50; 20 Nm le haghaidh DN65-DN100

Comhoiriúnacht Raon pH UPVC: 2-12; CPVC: 1-14

Seirbhís Fholúis 0.5 bar iomlán ag 20°C

Sreabhadh Saintréith Port iomlán, Cv = DN² × 0.035 (thart)

Cásanna Feidhmchláir

Déantar an tsraith comhla seo a imscaradh thar chórais láimhseála sreabhán tionsclaíocha iolracha a éilíonn friotaíocht creimeadh agus rialú éillithe. Áirítear le hiarratais ar leith:

Stáisiúin dáileogachta ceimiceacha Línte mhiotalóireachta mhiotalacha Eitseáil fliuch fótavoltach Fuarú cúnta núicléach Próiseáil sáile litiam Binsí fliuch leathsheoltóra Uisce de ghrád leictreonach (18.2 MΩ·cm) Línte tuairisceáin CIP bia Córais WFI cógaisíochta Cúrsaíocht r-chóta feithicleach Neodrú fuíolluisce tionsclaíoch Lúba snasta uisce ultrapure

Áirítear le comhoiriúnacht meán aigéad hidreaclórach (suas le 30%), aigéad sulfarach (suas le 50% ag 25 ° C), hiodrocsaíd sóidiam (suas le 30%), fochlóirít sóidiam (suas le 12% do CPVC), uisce dí-ianaithe, agus uisce próisis thionsclaíoch le solaid ar fuaidreamh faoi 200 μm.

Saincheisteanna agus Rúin Choitianta

Saincheist: Méaduithe ar fhriotaíocht uainíochta a láimhseáil tar éis rothaíocht theirmeach

Déantar athruithe tríthoiseach ar shuíocháin PTFE ag foircinní teochta. Rothaigh an comhla go hiomlán oscailte agus dúnta trí huaire gan aon bhrú. Má leanann an fhriotaíocht, scaoil an gas gland cnó faoi 1/4 cas. Ná cuir bealaí peitriliam-bhunaithe i bhfeidhm mar go ndíghrádaíonn siad rónta tánaisteacha EPDM.

Saincheist: Gol infheicthe ag comhéadan gasket flange

Déanann flanges teirmeaplaisteacha scíth a ligean le himeacht ama, ag laghdú réamh-ualach bolt. Boltaí flange retorque go 15 Nm le haghaidh DN50 agus thíos, 20 Nm le haghaidh DN65 agus os a chionn ag baint úsáide as eochair chasmhóiminte. Ná húsáid ach gaiscéid lán-aghaidh EPDM nó PTFE; ná húsáid gaiscí créachta bíseach nó miotalacha.

Saincheist: Sceitheadh meán thar an liathróid i suíomh dúnta

Seiceáil caitheamh suíocháin tríd an gcomhla a bhaint den líne agus suíocháin PTFE a iniúchadh le haghaidh scórála nó dífhoirmithe. Suíocháin athsholáthair má chaitear níos faide ná 0.5 mm ar doimhneacht. Maidir le comhlaí CPVC a láimhseálann tuaslagóirí (aicéatón, MEK), uasghrádú go suíocháin PVDF, de réir mar a théann PTFE sna meáin seo.

Saincheist: Cnagadh in aice le poill bolt flange

Is é ró-chasmhóiminte an phríomhchúis. Is é an t-uaschasmhóiminte molta le haghaidh flanges UPVC ná 12 Nm le haghaidh DN15-DN50, 18 Nm le haghaidh DN65-DN100. I gcás CPVC, d'fhéadfadh méadú 20% ar na luachanna, ach fíoraigh leis an lámhleabhar suiteála. Déan comhlacht scáinte a athsholáthar láithreach; ná deisigh le greamacháin.

Nótaí Suiteáil

Tacaíocht píobaireachta go neamhspleách ar an dá thaobh den chomhlacht comhla
Ná húsáid comhla chun mí-ailíniú píopa thar 1 mm in aghaidh an mhéadair a cheartú
Cuir téip PTFE nó séalaithe anaeróbach i bhfeidhm ar na boltaí flange amháin, ní ar dhromchlaí gasket
Maidir le suiteálacha UV-nochta lasmuigh, sonraigh UPVC le breiseán carbóin dubh nó cuir sciath UV-resistant
Ná téigh thar 1.5 × PN le linn tástála hidreastatach agus comhla dúnta
Éilíonn suiteáil actuator fíorú chasmhóiminte gas; bain úsáid as lúibín gléasta amháin

Srianta Criticiúla

Ná húsáid le haer comhbhrúite nó le gáis os cionn 2 bharra gan faoiseamh sábháilteachta
Níl sé oiriúnach le haghaidh aigéid ocsaídeacha (aigéad nítreach os cionn 10%, aigéad crómach) le comhlacht UPVC
Seachain brú tobann a sháraíonn brú oibre 2 × in aghaidh an tsoicind
Ná suiteáil i gcórais le timthriallta steiriliú gaile os cionn 100 ° C
Teastaíonn tacaíocht iomlán don tseirbhís folúis; ná sáraíonn 0.5 bar iomlán
