déanta go saincheaptha Comhla scairt Aontais SCH8O/DIN UPVC/CPVC Le haghaidh tionscail bia/feithicleach/leictreonach

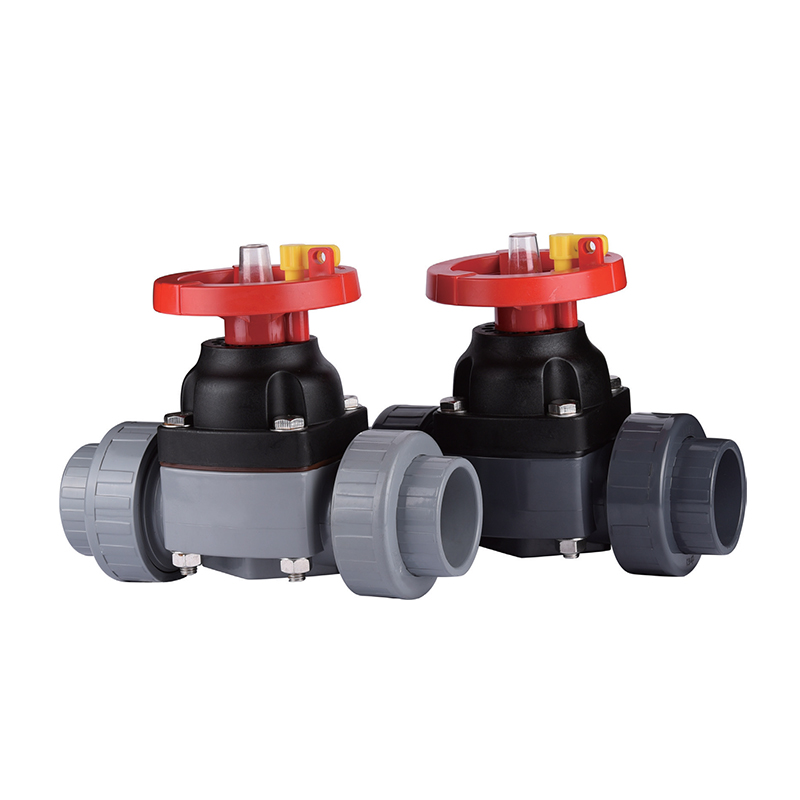

Comhla scairt Aontais SCH8O/DIN UPVC/CPVC

Comhla scairt Aontais SCH8O/DIN UPVC/CPVC

Is gléas rialaithe sreabhach éifeachtach é an comhla scairt comhpháirteach a chuirtear i bhfeidhm go forleathan i dtionscail mar phróiseáil cheimiceach, cógaisíochta, próiseáil bia agus cóireáil uisce. Tá sé deartha chun feidhmíocht séalaithe a sheachadadh, ag cinntiú sábháilteacht agus glaineacht an mheáin.

Is é gné lárnach an chomhla scairt comhpháirteach a struchtúr scairt uathúil. Ní hamháin go ndéanann an dearadh seo an comhlacht comhla a leithlisiú ón meán, rud a choscann sceitheadh ​​agus éilliú, ach cuireann sé ar chumas rialú beacht ar shreabhadh. Is féidir le húsáideoirí an sreabhadh sreabhach a choigeartú go héasca le hoibriú láimhe nó leictreach simplí chun freastal ar riachtanais próisis éagsúla.

Tá an comhla éasca a shuiteáil agus a chothabháil freisin, atá feistithe le flanges nasc caighdeánach atá oiriúnach do chórais píopaí éagsúla. Ina theannta sin, measann a dhearadh éascaíocht glantacháin, rud a fhágann go bhfuil sé iontach d'fheidhmchláir a éilíonn ardchaighdeáin sláinteachais.

Déan Teagmháil Linn
  • Comhla scairt Aontais SCH8O/DIN UPVC/CPVC
Roimhe Seo：UPVC/CPVC ⅰ Comhla Ball
Ar Aghaidh：Comhla scairt Flang SCH8O/DIN UPVC/CPVC

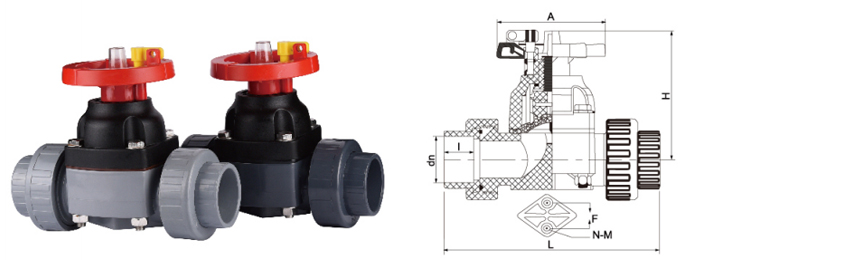

paraiméadar feidhmchlár Caighdeáin Theicniúla

  • MÉméD/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    d1

    DIN

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    ANSI

    21.51

    26.87

    33.62

    42.4

    48.45

    60.65

    JIS

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    d2

    DIN

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    ANSI

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    JIS

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    L

    142

    162

    175

    196

    227

    272

    H

    90

    95

    105

    125

    145

    172

    A

    77

    77

    87

    100

    117

    137

    I

    22

    22

    22

    26

    32

    39

    N-M

    2- M6

    2- M6

    2- M6

    2-M8

    2-M8

    2-M8

    F

    25

    25

    25

    36

    36

    45

CRÍOCH AN AONTAIS DIN · DIAPHRAGM ISOLATION
SCH8O/DIN Comhla scairt Aontais UPVC/CPVC
Cuireann dearadh nasc an Aontais ar chumas an phíblíne a bhaint go tapa gan cur isteach ar phíopaí in aice láimhe. Soláthraíonn meicníocht séalaithe scairt aonrú iomlán idir meicníocht sreabhach agus actuator.
DN15-DN100 Raon méide
PN10/PN16 Rang brú
0-93°C Raon oibriúcháin CPVC
Deireadh an Aontais Cothabháil tapa
01
Ceangal Aontais
Ceadaíonn cnó aontachta snáithithe an comhlacht comhla a bhaint i soicindí. Níl aon boltaí flange nó athailíniú píopa ag teastáil le haghaidh athsholáthar scairt nó iniúchadh.
02
Séalaithe scairt
Cruthaíonn scairt solúbtha ina saothraítear rónta de chineál cora. Teagmhálacha meáin amháin dromchla bun an choirp agus scairt - gan aon phacáil, gan aon sceitheadh ​​róin ghais.
03
Roghanna Ábhar
Comhlacht UPVC le haghaidh seirbhís cheimiceach ghinearálta. Corp CPVC le haghaidh teocht ardaithe agus meáin chlóirínithe suas go 93°C.
Próifíl Theicniúil
Ábhair choirp
UPVC (0-60°C) · CPVC (0-93°C)
Roghanna diaphragm
EPDM · EPDM aghaidh PTFE · FKM · CSM
Caighdeán an Aontais
Snáitheanna baineann DIN nó ASTM / soicéad tuaslagóir
Rátáil brú
PN10 (UPVC) · PN16 (CPVC) ag 20°C
Brú tástála suíocháin
1.1 × PN (boilgeog aeir-daingean)
Cuir deireadh le cineálacha nasc
Soicéad · Snáithithe (NPT/BSPT) · Adaptóir Flanged
Feidhmchláir Tionscail
Próiseáil cheimiceach Miotalóireacht Fótavoltach Núicléach cúnta Eastóscadh litiam Leictreonaic / Leathsheoltóir Bia & dí Cógaisíochta Péint feithicleach Cóireáil uisce tionsclaíoch
Meáin láimh
Aigéid · Alcailí · Uisce ultrapure · Uisce grád leictreonach · Uisce inólta · Fuíolluisce tionsclaíoch · Réitigh sáile
Meicníocht séalaithe
Saintréithe feidhmíochta diaphragm
1
Múchadh daingean mboilgeog - Cinntíonn dearadh na cora séalaithe dearfach fiú le cáithníní ar fionraí
2
Sceitheadh nialasach gas - Gan aon rónta dinimiciúla idir sreabhán agus atmaisféar
3
In-athsholáthair inlíne - Ceadaíonn dearadh an Aontais athrú scairt gan an corp comhla a bhaint den phíblíne
4
Táscaire amhairc suímh — Léiríonn roth láimhe stádas oscailte/dúnta i bhfad uait
Sonraí Toiseacha & Ordaithe
DN (mm)
15 · 20 · 25 · 32 · 40 · 50 · 65 · 80 · 100
L (duine le duine)
DIN EN 558 Sraith 1
Uaschasmhóimint (roth láimhe)
10 Nm (DN15-50) · 18 Nm (DN65-100)
Rátáil folúis
0.3 barra iomlán (scairt EPDM)
Treoracha suiteála
  • Bain úsáid as séalaithe snáithe ar snáitheanna fireann amháin - seachain teagmháil shéalaithe leis an scairt
  • Tacaíocht píopaí laistigh de 300 mm de nasc aontas chun cosc a chur ar strus lúbthachta
  • Le haghaidh línte cothrománacha, suiteáil le gas ingearach chun sil-leagan dríodair sa chora a laghdú
  • Ná húsáid mar chomhla deireadh líne gan tacaíocht le sruth
  • Éilíonn actuators aeroibrithe aer scagtha, lubricated ag barra 4-6
Teorainneacha oibriúcháin ríthábhachtacha
  • Ná sáraigh an rátáil teochta scairt - EPDM max 80°C, PTFE max 120°C
  • Gan rátáil do steiriliú gaile os cionn 100 ° C
  • Seachain luaineachtaí brú tapa ar mó iad ná 1 barra/soicind
  • Mí-oiriúnach le haghaidh clóirín gásach nó aigéad nítreach tiubhaithe le comhlacht UPVC
  • Ná hoibrigh roth láimhe thar stad meicniúil (thart ar 2.5 casadh ó dhúnta go hoscailte)
Treoir maidir le fabhtcheartú réimse
▶ Ní dhúnann an comhla go hiomlán
Is féidir scairt a shíneadh nó ata go ceimiceach. Ionadaigh scairt. Le haghaidh scairt aghaidh PTFE, seiceáil an bhfuil dífhoirmiúchán fuar-sreabha ag limistéar teagmhála na cora.
▶ Sceitheadh ó chnó aontais
Déan cnó aontais níos doichte de láimh móide 1/4 cas le strap strap. Ná bí ró-dhian - d'fhéadfadh go dtarlódh snáithe galling. Iniúchadh O-fáinne nó gasket árasán taobh istigh den aontas.
▶ Rothlú crua roth láimhe
D’fhéadfadh go mbeadh scairt ag cloí le cora mar gheall ar mheáin criostalaithe. Sruthlaigh le tuaslagóir comhoiriúnach. Cuir ramhar silicone ar na snáitheanna gas - ná húsáid ramhar peitriliam.
▶ Sreabhadh laghdaithe sa suíomh oscailte
Ní féidir roth láimhe a tharraingt siar go hiomlán. Cas tuathalach 2-3 casadh breise. Mura dtagann feabhas air, déan iniúchadh le haghaidh smionagar atá gafa faoin scairt.
DIN EN 16139 deimhnithe
Comhlíontach ISO 21787
Ábhair cheadaithe WRAS (roghnaigh gráid)
FDA 21 CFR 177.2600 (scairt EPDM)
