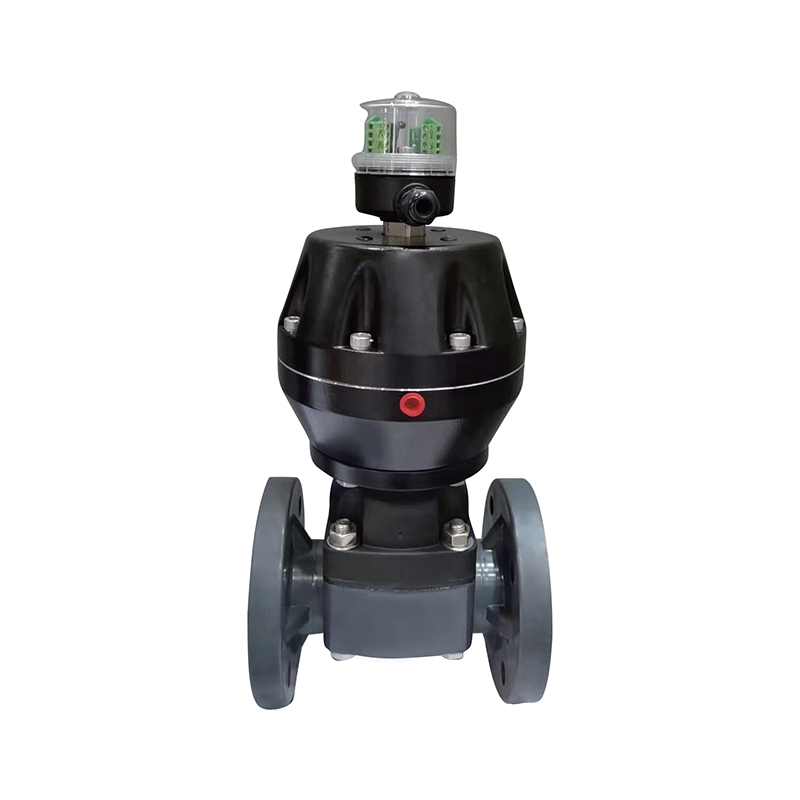

SCH8O/DIN Comhla Diaphragm Flange UPVC Aeroibrithe

Tá an comhla scairt flange UPVC aeroibrithe déanta as ábhar UPVC, a sheasann in aghaidh aigéid láidir agus alcailí agus nach bhfuil meirge nó scála, rud a fhágann go bhfuil sé oiriúnach chun meáin chreimneach éagsúla a láimhseáil. Tá struchtúr dlúth ag an gcomhlacht comhla, tá sé lightweight, agus tá sé éasca a shuiteáil agus a chothabháil, ag laghdú an t-ualach ar an gcóras píopaí. Cinntíonn an struchtúr scairt séala daingean, rud a chosc go héifeachtach sceitheadh meáin agus oibriú sábháilte agus cobhsaí an chórais a chinntiú. Cumasaíonn rialú aeroibrithe aistriú tapa, oibriú sofhreagrach, agus rialú iargúlta agus uathoibriú éasca. Comhlíonann an t-ábhar caighdeáin náisiúnta sláinteachais, rud a fhágann go bhfuil sé oiriúnach d'iarratais bia agus cógaisíochta a éilíonn caighdeáin arda sláinteachais.

Déan Teagmháil Linn

Roimhe Seo：Comhla Liathróid Labcock SCH8O/DIN UPVC/CPVC
Ar Aghaidh：SCH8O/DIN Comhla Diaphragm Dúbailte Tiomáinte UPVC Aeroibrithe

paraiméadar feidhmchlár Caighdeáin Theicniúla

Glacann sé comhlacht comhla creimeadh-resistant agus scairt creimeadh-resistant, gan aon struchtúr bosca líonadh, is scairt leaisteach é an eilimint throttling, agus tá cainéal sreabhadh an chomhlachta comhla réidh. Dá bhrí sin, tá na buntáistí a bhaineann le strus íseal, sreabhadh mór, gan aon sceitheadh seachtrach, áisiúlacht, iontaofacht, agus cosc dóiteáin agus pléascadh ag an gcomhla scairt membrane aeroibrithe. Tá sé infheidhme go forleathan maidir le haigéad lag, alcaile lag, creimeadh lag, slaodacht ard, ina bhfuil cáithníní agus rialáil Sreabhadh le snáithín agus meáin tocsaineacha agus neamhthruaillithe.

NÍL	Ainm	Ábhar
1	Corp	UPVC
2	Clúdach	UPVC
3	Diaphragm	EPDM F46
4	Diosca	UPVC
5	Sorcóir	Cóimhiotal alúmanaim
6	loine	Cóimhiotal alúmanaim
7	Gas	Cruach dhosmálta 304 / 45 #
8	Modh ceangail	flange

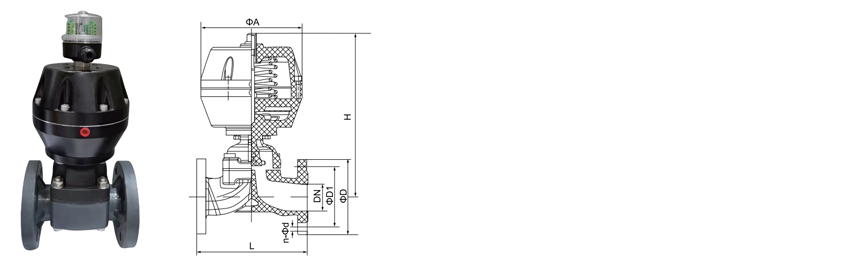

MÉID/NOM.			dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	480	(8")
DIN ANSI JIS	L		125	135	145	150	180	210	250	300	350	400	280	570
	D		95	105	115	135	145	160	180	195	215	245	240	335
	D1	HG	65	75	85	100	110	125	145	160	180	210	240	295
		JIS	70	75	90		105	120	140	150	175	210	240	290
		DIN	65	75	85		110	125	145	160	180	210	240	295
		ANSI	60	70	80		100	120	140	152	190	216	8	298
	n		4	4	4	4	4	4	4	8	8	8	23	8
	Φd		14	14	14	18	18	18	18	18	18	18	370	23
	A		110	110	110	140	170	170	200	230	260	310		490
	H		15	220	225	240	285	307	327	390	470	637
	Meáchan comhla (KG)		2	2.3	2.5	3	5	8	13	16	24	30

SCH80 / DIN · PNEUMATIC · FLANGED

Comhla diaphragm Flange UPVC aeroibrithe

Cineál cora · Gan phacáil · Flanged DIN PN10 · PN10 rátáilte

Is comhla stoptha a oibrítear go haeroibritheach é Comhla Scairt Aeroibrithe Flange UPVC SCH8O/DIN le haghaidh píblínte tionsclaíocha a láimhseálann leachtanna creimneach, uisce ultrapure, agus fuíolluisce. Tá an corp clóiríd polaivinile neamhphlaisteach le foircinn flanged lárnach druileáilte go DIN PN10, rud a ligeann boltáil díreach chuig píopaí flanged caighdeánach gan oiriúntóirí. Is é scairt solúbtha atá clampáilte idir an corp agus an boinéad an t-aon bhacainn ghluaiste, mar sin ní dhéanann an meán próiseas teagmháil leis an gas, leis an ngníomhaire nó leis an atmaisféar. Toisc nach bhfuil aon séala gas dinimiciúil ann, baintear an dearadh cosáin sceite pacála. Tugann céimseata na cora cosán sreafa díreach tríd nuair a osclaítear é agus dúnann sé go dearfach i gcoinne solaid ar fuaidreamh. Soláthraítear an comhla le haghaidh comhtháthú OEM, soláthar EPC, agus tionscadail uathoibrithe plandaí a éilíonn aonrú teirmeaplaisteach flanged le actú aeroibrithe.

DN15–DN100 Méid ainmniúil

PN10 Rang brú

0–60°C Seirbhís UPVC

4-6 barra Soláthar aeir

Comhlacht Flanged go hiomlán

Múnlaítear flanges mar chuid den chorp seachas iad a shnáithiú. Baineann sé seo alt snáithithe as an teorainn brú agus meaitseálann druileáil DIN PN10 go díreach.

Séalaithe gan phacáil

Scarann an scairt meáin ón ngas agus ón ngníomhaire. Níl aon fhaireog pacála ann, mar sin braitheann rialú astaíochtaí teifeach ar an scairt seachas ar choigeartú faireoga.

Solaid Caoinfhulaingt

Cuireann dúnadh cora brú ar an scairt i gcoinne suíocháin ardaithe in ionad cáithníní a ghabháil i mbearna dlúth-imréitigh, mar sin ní chuireann solaid ar fuaidreamh cosc ar múchadh.

Diaphragm in-athsholáthair

Is cuid caitheamh seirbhíse é an scairt. Cuirtear an bhoinéid in ionad é agus an corp fós boltáilte sa líne, rud a chuireann srian le haonrú na líne.

Tógáil Comhla

Ábhar coirp UPVC, ASTM D1784

Cineál coirp Cineál cora, díreach tríd

Cuir deireadh leis an gceangal Flange lárnach, DIN PN10, DIN 2501

Aghaidh le duine DIN EN 558 Sraith 1

Roghanna diaphragm EPDM · EPDM aghaidh PTFE · FKM

Tagairt dearaidh DIN EN 16139 · ISO 21787

Gníomhú agus Rialú

Cineál actuator Cineál aeroibrithe, loine nó scairt

Soláthar aeir 4-6 barra, filtered and dry

Feidhm De ghnáth dúnta · Oscailte de ghnáth · Gníomhú dúbailte

Comhéadan rialaithe Comhla solenoid, bealach 3/2 nó 5/2

Aiseolas Lasca teorainn suímh roghnach

Gabhálais Rialtóir scagaire aeir · Sárú láimhe

Maitrís Roghnúcháin Diaphragm

Diaphragm Oiriúnacht na meán Uasteorainn teochta Tagairt saol rothaíochta

EPDM Aigéid, alcailí, salainn, uisce inólta, fuíolluisce 60°C Ard

EPDM aghaidh PTFE Aigéid láidre, tuaslagóirí, meáin ard-íonachta 60°C Measartha

FKM Oibreáin ocsaídeacha, hidreacarbóin, meáin chlóirínithe 60°C Measartha

Ní mór roghnú scairt a dhearbhú i gcoinne mheán an phróisis, tiúchan, agus teocht oibriúcháin roimh scaoileadh ordú. Rialaíonn uasteorainn an chomhlachta UPVC an rátáil tionóil.

Clúdach Tionscail agus Meáin Phróisis

Ceimiceach & Miotalóireacht Aistriú aigéid agus alcaile, línte dosing, ciorcaid mhiotail, beathú imoibrí

Fótavoltach & Litiam Scaipeadh folctha eitseála, aistriú leictrilít, láimhseáil sáile agus imoibrí

Núicléach & Cumhacht Cúnta Lúba fuaraithe cúnta, uisce dímhianaithe, línte insteallta ceimiceacha

Leathsheoltóir Leictreonach Dáileadh uisce ultrapure, uisce grád leictreonach, soláthar binse fliuch

Bia & Cógaisíochta Uisce inólta, uisce íonaithe, soláthar CIP agus lúba fillte

Uisce Feithicleach & Tionscail Níochán páirteanna, scaipeadh péint, neodrú fuíolluisce tionsclaíoch

Ceanglais Choimisiúnaithe

Deimhnigh patrún druileála flange, méid ainmniúil, agus ábhar scairt i gcoinne an isiméadrach píopaí sula scaoiltear é.
Bain úsáid as gaiscéid lán-aghaidh ar an dá aghaidh flange agus boltaí chasmhóiminte i trasphatrún go dtí an luach atá luaite don mhéid ainmniúil ar leith.
Fíoraigh brú an tsoláthair aeir ag an inlet actuator faoi choinníollacha sreafa; is é an raon sonraithe ná barra 4-6 ag an gcomhla.
Suiteáil le gas na comhla ingearach nuair is féidir, agus deimhnigh treoshuíomh na cora i gcoibhneas leis an treo sreafa.
Críochnaigh stróc iomlán oscailte go haeroibrithe agus deimhnigh go bhfuil an suíomh teipe ag teacht leis an gceanglas sábháilteachta gléasra.
Taifead dáta suiteála scairt ar an gclib cothabhála chun saolré rothaíochta a rianú.

Teorainneacha Feidhmchláir

Is é 60°C an uasteorainn seirbhíse coirp UPVC. Ná sáraigh an luach seo fiú nuair is cosúil go bhfuil rátáil scairt níos airde.
Tá rátáil brú PN10 ag teocht chomhthimpeallach; meath de réir an chuair brú-teocht a foilsíodh.
Níl sé beartaithe le haghaidh seirbhís gaile nó le haghaidh dleachta mear-thimthriallta teirmeach.
Ná húsáid le haigéid ocsaídeacha tiubhaithe mar aigéad nítreach os cionn 15% i gcorp UPVC.
Soláthar aeir must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Féadfaidh an chasmhóimint bolt flange os cionn an luach sonraithe an comhlacht teirmeaplaisteach a bhriseadh, go háirithe ag DN80 agus os a chionn.
Éilíonn suiteáil lasmuigh cobhsú UV an chomhlachta nó sciath cosanta seachtrach.

Ceisteanna Soláthair agus Innealtóireachta

Cén caighdeán flange a úsáidtear ar an gcomhla seo?

Soláthraítear feanraí lárnacha don chorp atá druileáilte go DIN 2501 PN10. Clúdaíonn sé seo an comhchaighdeán Eorpach agus méadrach do phíobáin. Deimhnigh an caighdeán flange cúplála ar an líne atá ann cheana féin roimh scaoileadh ordú; Níl druileáil ANSI caighdeánach sa chumraíocht seo agus bheadh socrú ar leith de dhíth.

Cén fhaisnéis atá ag teastáil chun luachan a eisiúint?

Soláthraigh méid ainmniúil, ábhar scairt, brú soláthair aeir, suíomh teip riachtanach, meán próisis agus tiúchan, teocht oibriúcháin, agus an caighdeán flange cúplála. Teastaíonn sceideal cainníochta agus seachadta le haghaidh meastóireachta tráchtála. I gcás ina gcuirtear an comhla in ionad aonad atá ann cheana féin, ba cheart gné aghaidh agus ciorcal bolt na comhla reatha a lua.

Cé chomh minic ba chóir an scairt a athsholáthar?

Braitheann eatraimh athsholáthair ar mhinicíocht timthriall, ionsaitheacht na meán, agus teocht oibriúcháin. I ndleacht dosála ceimiceach leanúnach, socraítear eatramh athsholáthair pleanáilte ó shonraí timthriallta don chomhdhúil scairt ar leith. Ba cheart an scairt a iniúchadh ag gach fuinneog cothabhála sceidealta beag beann ar chomhaireamh an timthrialla, agus é a athsholáthar má tá dífhoirmiúchán infheicthe, swelling nó caillteanas séalaithe ag an gcora.

An soláthraítear deimhnithe ábhair agus tástála?

Eisítear deimhnithe comhréireachta mar thagairtí DIN EN 16139, ISO 21787, agus ASTM D1784 mar chaighdeán. Tá tuarascálacha ar leibhéal baisc, taifid tástála sliogán agus séala, agus bileoga tástála feidhm actuator ar fáil ach iad a iarraidh le haghaidh pacáistí doiciméadúcháin tionscadail.

An féidir an comhla a sholáthar do mheáin sciodair nó solaid?

Glacann an dearadh scairt de chineál cora solaid ar fuaidreamh níos fearr ná dearaí liathróide nó féileacán toisc nach mbraitheann dúnadh ar shuíochán dlúth-imréitigh. Luathaíonn solaid scríobacha caitheamh scairt, mar sin ba cheart cumaisc threisithe agus eatramh athsholáthair pleanáilte níos giorra a shonrú. Téigh i gcomhairle leis an monarcha maidir le dáileadh méid na gcáithníní agus an tiúchan solaid le haghaidh moladh sonrach.
