{config.cms_name} Áit / Táirgeacht / Comhla UPVC/CPVC / Comhla Féileacán Leictreach SCH8O/DIN UPVC/CPVC
Zheyi Pipeline (Wuhan) Co., Ltd.
déanta go saincheaptha Comhla Féileacán Leictreach SCH8O/DIN UPVC/CPVC Le haghaidh tionscail bia/feithicleach/leictreonach

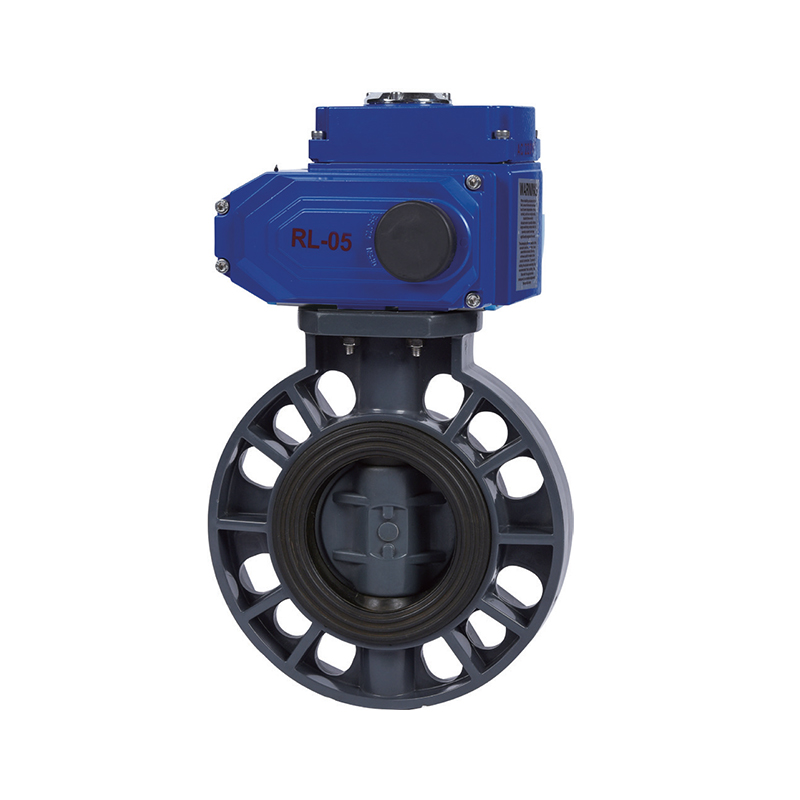

Comhla Féileacán Leictreach SCH8O/DIN UPVC/CPVC

Comhla Féileacán Leictreach SCH8O/DIN UPVC/CPVC

Tá struchtúr simplí ag an gcomhla féileacán leictreach, méid beag, dearadh meáchan éadrom, agus tomhaltas íseal ábhair. Tá chasmhóimint tiomána beag aige, rud a fhágann go bhfuil sé éasca agus tapa a oibriú. Cuireann an comhla cumais rialáil sreafa agus feidhmíocht séalaithe, ag baint amach dea-shéalaithe faoi choinníollacha ísealbhrú. Bunaithe ar an modh nasctha, is féidir comhlaí féileacán leictreacha a aicmiú mar chineál flange nó cineál wafer; trí mhodh tiomána, is féidir leo a bheith láimhe, aeroibrithe nó leictreacha; de réir struchtúir, is féidir iad a bheith ina gcineál diosca eccentric, cineál pláta ingearach, cineál pláta claonta, nó cineál luamháin; agus de réir cineáil séalaithe, is féidir iad a bheith bog-róin nó crua-róin.

Déan Teagmháil Linn
  • Comhla Féileacán Leictreach SCH8O/DIN UPVC/CPVC
Roimhe Seo：SCH8O/DIN Comhla Diaphragm Dúbailte Tiomáinte UPVC Aeroibrithe
Ar Aghaidh：SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve
paraiméadar feidhmchlár Caighdeáin Theicniúla

  • (1) Ábhar: UPVC, CPVC
    (2) Méid: 2 "-12", DN50-DN300, dn63-dn315
    (3) Caighdeáin: ANSI, DIN
    (4) Ceangal: flange
    (5) Brú oibre: 150PSI, 1.0MPa
    (6) Teocht oibriúcháin: UPVC(-10°C-60°C), CPVC(-10°C-90°C)
    (7) Dath an choirp: UPVC (liath dorcha), CPVC (liath éadrom)

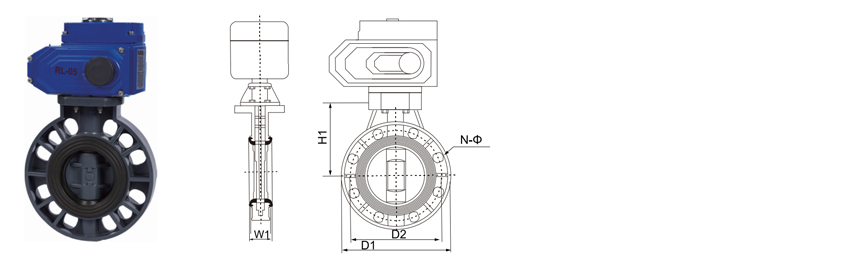

    MÉID/NOM.

    dn63

    dn75

    dn90

    dn110

    dn140

    dn160

    dh225

    dn280

    dn315

    (DN50)

    (DN65)

    (DN80)

    (DN100)

    (DN125)

    (DN150)

    (DN200)

    (DN250)

    (DN300)

    (2")

    (2-1/2")

    (3")

    (4")

    (5")

    (6")

    (8")

    (10")

    (12")

    D1

    160

    180

    196

    228

    258

    287

    344

    411

    490

    D2

    125

    145

    160

    180

    210

    240

    295

    350

    400

    N-Φ

    4-Φ18

    4-Φ18

    8-Φ18

    8-Φ18

    8-Φ18

    8-Φ22

    8-Φ22

    8-Φ22

    12-Φ22

    H1

    100

    110

    132

    155

    167

    180

    225

    260

    280

    W1

    43

    46

    49

    54

    64

    70

    88

    98

    108

    Torc (N·M)

    10

    10

    15

    22

    40

    45

    65

    -

    		-

    Sonraíochtaí actuator leictreacha

    Comhla liathróid

    Múnla

    chasmhóiminte aschuir uasta

    Am gnímh 90°

    Seafta aschuir

    Mótar

    Reatha rátáilte

    N·M

    Speisialta

    Caighdeán

    mm

    W

    AC

    220V/A

    AC

    380V/A

    DC

    24V/A

    dn63- dn75

    RL003

    30

    5-10

    15

    11*11

    AC20

    DC2

    0.1

    0.05

    0.2

    dn90- dn110

    RL005

    50

    5-15

    30

    14*14

    15

    0.15

    0.1

    2

    dn140

    RL010

    100

    15/30/60

    30

    17*17

    31

    0.28

    0.19

    2.5

    dn160

    RL015

    150

    15/30/60

    40

    17*17

    50

    0.5

    0.22

    5

    dn225

    RL020

    200

    5/15/90

    40

    22*22

    71

    0.6

    0.25

    8.5

    dn280

    RL050

    400

    5/15/90

    40

    22*22

    118

    1

    0.5

    8.5

    dn315

    RL100

    1000

    5/15/40

    40

    27*27

    118

    1

    0.5

    9

SCH80 / DIN · LEICTREACH GHNÍOMHÚ · SOLÁTHAR B2B
Comhla Féileacán Leictreach UPVC / CPVC
Wafer / Lug · Ar As & Modhnú · ISO 5211 · PN10–PN16
Is comhla rialaithe sreafa ceathrú cas uathoibrithe é Comhla Féileacán Leictreach SCH80/DIN UPVC/CPVC le haghaidh córais píobaireachta tionsclaíocha a láimhseálann meáin chreimneach agus ard-íonachta. Comhcheanglaíonn an chomhla wafer teirmeaplaisteach nó comhlacht lug le actuator leictreach, rud a chumasaíonn rialú iargúlta ar-uaire nó modhnú gan soláthar aer aeroibrithe. Rothlaíonn an diosca 90 céim laistigh de línéar athléimneach inathsholáthair, atá ar fáil in EPDM, PTFE, nó FKM, chun múchadh a sheachadadh thar an raon brú rátáilte. Tá ábhair choirp agus dioscaí UPVC do dhleacht cheimiceach ghinearálta agus CPVC le haghaidh seirbhíse suas go 93°C. Leanann druileáil flange patrúin DIN PN10/PN16 nó ANSI Class 150, agus cloíonn an comhéadan actuator le ISO 5211 chun suiteálaithe a shuiteáil go díreach, lasca teorann, agus sárú láimhe. Soláthraítear an tsraith le haghaidh comhtháthú OEM, soláthar tionscadail, agus cláir iarfheistithe plandaí.
DN40–DN300 Méid ainmniúil
PN10 / PN16 Rang brú
0–93°C Seirbhís CPVC
24 / 110 / 230V Soláthar actuator
Gníomhachtú Leictreach Gan Soláthar Aeir
Oiriúnach do ghléasraí nach bhfuil bonneagar aer comhbhrúite ar fáil nó nach bhfuil iontaofa. Comhtháthaíonn sreangú actuator le lúb rialaithe PLC, DCS, agus SCADA.
Dearadh Líneáil In-athsholáthair
Is comhpháirt inseirbhíse é an línéar athléimneach. Athshocraíonn athsholáthar línéar an fheidhmíocht ina saothraítear rónta gan an comhlacht, an diosca nó an actuator a athsholáthar.
Lorg Dlúth Suiteáilte
Laghdaíonn tógáil wafer fad agus meáchan aghaidh-le-duine i gcomparáid le comhlaí liathróide de tholladh coibhéiseach, rud a íslíonn riachtanais tacaíochta agus spáis.
Inrianaitheacht Ábhar
Déantar ábhair choirp, diosca agus líneála a dhoiciméadú in aghaidh an bhaisc. Eisítear deimhnithe comhréireachta agus tuarascálacha ábhartha le gach lastas.
Cumraíocht Comhla
Ábhar coirp UPVC · CPVC
Ábhar diosca Soladach UPVC / CPVC · Iarann insínte brataithe
Roghanna líneála EPDM · PTFE · FKM (Viton)
Stíl choirp Wafer · Lug
Druileáil flange DIN PN10/PN16 · Aicme ANSI 150
Aghaidh le duine DIN EN 558 Sraith 20 / API 609
Tagairt dearaidh Tiománaí ASTM D2467 · DIN 8061/8062 · ISO 16136
Actuator agus Rialú
Feidhm Ar-uaire · Modhnú
Voltas soláthair 24V AC/DC · 110V AC · 230V AC
Ionchur rialaithe Athraigh teagmháil · 4–20 mA · 0–10 V
Aiseolas Lasca teorann · suíomh 4-20 mA
Imfhálú IP65 caighdeánach · IP67 roghnach
Sárú láimhe Roth láimhe nó luamhán declutch
Comhéadan gléasta Íosluchtaigh ISO 5211 go díreach
Maitrís Roghnú Línéar
Líneáil Oiriúnacht na meán Uasteorainn teochta Friotaíocht abrasion
EPDM Uisce, aigéid éadrom, alcailí, meáin fuaraithe 80°C Measartha
PTFE Aigéid láidre, tuaslagóirí, meáin ard-íonachta 93°C Íseal
FKM Hidreacarbóin, olaí, oibreáin ocsaídeacha 90°C Measartha
Ní mór rogha línéar a dhearbhú i gcoinne na ceimice próisis iarbhír, an tiúchan, agus an teocht oibriúcháin roimh scaoileadh ordú.
Clúdach Tionscail agus Meáin Phróisis
Ceimiceach & Miotalóireacht Aistriú aigéad, dáileog loiscneach, línte picilte, rialú beatha imoibreora
Fótavoltach & Litiam Scaipeadh folctha eitseála, aistriú leictrilít, láimhseáil sáile
Núicléach & Cumhacht Cúnta Lúba fuaraithe cúnta, uisce dímhianaithe, línte insteallta ceimiceacha
Leathsheoltóir Leictreonach Dáileadh uisce ultrapure, uisce grád leictreonach, soláthar binse fliuch
Bia & Cógaisíochta Uisce inólta, uisce íonaithe, soláthar CIP agus lúba fillte
Uisce Gluaisteán & Tionscail Scaipeadh péint, níocháin páirteanna, neodrú fuíolluisce tionsclaíoch
Ceanglais Choimisiúnaithe
  • Deimhnigh patrún druileála flange agus gné aghaidh le duine i gcoinne an isiméadrach píobaireachta sula scaoiltear é.
  • Fíoraigh voltas soláthair actuator agus cineál comhartha rialaithe i gcoinne an ailtireacht rialaithe plandaí.
  • Suiteáil comhlaí sliseog lárnaithe idir feirí agus an diosca sa suíomh dúnta chun an línéar a chosaint le linn chasmhóiminte bolta.
  • Boltaí flange chasmhóiminte i bpatrún tras go dtí an luach atá luaite sa bhileog suiteála don mhéid ainmniúil sonrach.
  • Críochnaigh timthriall iomlán gar-oscailte go leictreach agus deimhnigh aiseolas lasc teorann roimh bhrú an chórais.
  • Maidir le haonaid mhodhnaithe, déan calabrú stróc 4-20 mA agus taifead an cuar aiseolais suímh.
Teorainneacha Feidhmchláir
  • Is é 60°C an uasteorainn seirbhíse coirp UPVC; Is é 93°C uasteorainn choirp CPVC. Féadfaidh uasteorainn an línéara a bheith níos ísle agus rialaíonn sé an rátáil deiridh.
  • Níl sé beartaithe le haghaidh seirbhís gaile nó le haghaidh dleachta mear-thimthriallta teirmeach.
  • Níl línéar EPDM comhoiriúnach le tuaslagóirí hidreacarbóin, olaí, nó gníomhairí ocsaídiúcháin láidir.
  • Ní mholtar línéar PTFE do mheáin a bhfuil ard-ábhar solad scríobach iontu.
  • Seachain oibriú marthanach sa raon oscailte 5-85% agus tú ag láimhseáil meáin scríobach nó criostalaithe.
  • Féadfaidh an chasmhóimint bolt flange os cionn an luach sonraithe an comhlacht teirmeaplaisteach a bhriseadh, go háirithe ag DN80 agus os a chionn.
  • Éilíonn suiteáil lasmuigh cobhsú UV an chomhlachta nó sciath cosanta seachtrach.
Ceisteanna Soláthair agus Innealtóireachta
Cén fhaisnéis atá ag teastáil chun luachan a eisiúint?
Cuir méid ainmniúil, ábhar comhlacht, ábhar línéar ar fáil, caighdeán druileála flange, rang brú, teocht oibriúcháin, meán próisis agus tiúchan, feidhm actuator (ar-uaire nó modhnú), voltas soláthair, agus comhartha rialaithe riachtanach. Tá gá le sceideal cainníochta agus seachadta freisin le haghaidh meastóireachta tráchtála.
An soláthraítear deimhnithe ábhair agus tástála?
Tá. Eisítear deimhnithe comhréireachta a dhéanann tagairt do ASTM D2467 agus DIN 8061/8062 mar chaighdeán. Tá tuarascálacha ar leibhéal baisc, taifid tástála sliogán agus séala, agus bileoga calabraithe actuator ar fáil ach iad a iarraidh le haghaidh pacáistí doiciméadúcháin tionscadail.
Cad é méid an actuator do chomhla ar leith?
Tá sizing actuator bunaithe ar bhriseadh comhla agus ar chasmhóimint reatha ag an mbrú difreálach uasta, arna iolrú faoi fhachtóir sábháilteachta. Áirítear teocht an mheáin, ábhar línéadaigh, agus minicíocht rothaíochta sa ríomh. Luaitear an tsamhail actuator roghnaithe agus a corrlach chasmhóiminte ar an dearbhú ordaithe.
An féidir an comhla a sholáthar le haghaidh seirbhíse marbh?
Teastaíonn cumraíocht cholainn an bhaga le seirbhís deireadh marbh le hiontáin snáithithe ar an dá aghaidh feire. Coinnítear coirp wafer ag tré-boltaí agus níl siad oiriúnach chun cuid le sruth a leithlisiú fad is atá an líne in aghaidh an tsrutha fós faoi bhrú.
Cad é an sealúchas páirteanna breise molta?
Is éard atá i spártha molta línéar amháin agus sraith amháin gaiscéid flange in aghaidh an deich gcomhla i seirbhís leanúnach, móide actuator amháin in aghaidh an lúb rialaithe le haghaidh dualgas ríthábhachtach. Ba cheart go mbeadh fardal an línéara bunaithe ar na meáin is mó agus ar an teocht sa ghléasra seachas ar chomhaireamh comhla amháin.
Ar fáil le haghaidh comhtháthú OEM, soláthar tionscadail EPC, agus cláir iarfheistithe plandaí ar fud na n-earnálacha ceimiceacha, metallurgical, fótavoltach, núicléach, litiam, leathsheoltóra leictreonach, bia, cógaisíochta, feithicleach agus cóireála uisce tionsclaíoch. Áirítear le clúdach na meán leachtanna aigéadacha agus alcaile, uisce ultrapure, uisce inólta, uisce grád leictreonach, agus fuíolluisce tionsclaíoch.
ASTM D2467 DIN 8061/8062 ISO 16136 ISO 5211 PN10 / PN16 Wafer / Lug
Táirgí molta
Cuideachta
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group tá An tSín Comhla Féileacán Leictreach SCH8O/DIN UPVC/CPVC Le haghaidh tionscail bia/feithicleach/leictreonach soláthraí agus déanta go saincheaptha Comhla Féileacán Leictreach SCH8O/DIN UPVC/CPVC Le haghaidh tionscail bia/feithicleach/leictreonach monarcha. Bunaíodh muid sa bhliain 2007, ag díriú ar thaighde agus forbairt, monarú, díolacháin agus seirbhísiú píopaí tionsclaíocha CPVC agus UPVC. Tá roinnt deimhniúcháin faighte ag an gcuideachta, lena n-áirítear an ceadúnas táirgthe trealaimh speisialta, ceadúnas sláinteachais táirgí a bhaineann le huisce i gCúige Zhejiang, an deimhniú córais bainistíochta cáilíochta IS09001, an deimhniú córais bainistíochta comhshaoil ​​IS014001, agus an deimhniú córais bainistíochta sláinte agus sábháilteachta ceirde IS045001. Tá níos mó ná 50 ceart maoine intleachtúla neamhspleácha agus cearta allmhairithe agus onnmhairithe féinoibrithe ag an gcuideachta. Chun táirgí éagsúlaithe agus seirbhísí níos fearr a sholáthar, thug an chuideachta isteach teicneolaíocht chun cinn, trealamh uirlisí, agus amhábhair agus córais bhainistíochta uathúla ón nGearmáin agus ó na Stáit Aontaithe. Le blianta beaga anuas, úsáideadh ár dtáirgí go forleathan in iompar píblíne leachtanna aigéadacha agus alcaileacha, uisce ultraíon, uisce óil, uisce íon grád leictreonach, agus fuíolluisce tionsclaíoch sna tionscail cheimiceacha, miotalóireachta, fótavoltacha, cumhachta núicléiche, ceallraí litiam, leathsheoltóirí leictreonacha, bia, leigheas, gluaisteán, cóireáil uisce tionsclaíoch agus tionscail eile. Faoi láthair, tá níos mó ná 30 cuideachta díolacháin bunaithe ag Grúpa ZHEYI ar fud na tíre, agus déantar gach cineál táirgí a onnmhairiú go dtí an Eoraip, Meiriceá, Oirdheisceart na hÁise agus tíortha agus réigiúin eile, agus is fearr leo go mór i measc custaiméirí baile agus eachtrannacha.

Teastas Onóra
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 en
  • Fiontar ardteicneolaíochta náisiúnta
  • Teastas
  • Teastas
Scéal
Fág teachtaireacht
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Rialú cáilíochta dian

    Cloíonn Grúpa ZHEYI le prionsabal "cáilíocht ar dtús", glacann sé trealamh chun cinn go hidirnáisiúnta agus amhábhair ardchaighdeáin, rialaíonn sé gach nasc táirgthe go docht, agus tá sé tiomanta do tháirgí píblíne a sholáthar a bhfuil feidhmíocht den scoth agus cuma fíorálainn acu.

    Úsáideann an comhlacht an trealamh táirgthe is úire agus ábhair ardchaighdeáin, lena n-áirítear Sekisui na Seapáine agus Lubrizol na Stát Aontaithe. Comhcheanglaíonn "ZHEYI" teicneolaíocht táirgthe fíorálainn le bainistíocht ghairmiúil go foirfe, agus déantar rialú cáilíochta dian ar gach táirge - ón táirgeadh, ón gcigireacht go dtí an seachadadh deiridh, rud a chinntíonn an meascán foirfe de chuma agus feidhm.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Tástáil feidhmíochta beachtais
    Ag ZHEYI, déantar gach táirge a cheardaíocht go cúramach, ní hamháin ag díriú ar dhearadh aeistéitiúil fíorálainn, ach tiomanta i gcónaí do cháilíocht intreach den scoth. Cinntíonn tástáil fheidhmíochta dhian go bhféadann an táirge cobhsaíocht agus marthanacht a choinneáil fiú faoi dhálaí crua.:

    ● Tástáil dlúis: Tomhaiseann sé dlús ábhair chun aonfhoirmeacht agus cobhsaíocht struchtúr a chinntiú.
    ● Tástáil teochta maolaithe Vicat: déanann sé measúnú ar chéim mhaolaithe ábhar faoi choinníollacha ardteochta chun a chinntiú go bhfuil an táirge in ann dífhoirmiú a sheasamh i dtimpeallachtaí éagsúla.
    ● Tástáil oighinn: insamhlaíonn sé friotaíocht teasa fadtéarmach agus fíoraíonn sé cumas an táirge teochtaí arda a sheasamh ar feadh i bhfad.
    ● Tástáil hidreastatach: Déan measúnú ar neart na bpíopaí faoi choinníollacha ardbhrú chun sábháilteacht agus iontaofacht an táirge a chinntiú.
    ● Tástáil tionchair casúir titime: Déan tástáil ar fhriotaíocht tionchair an táirge le linn iompair, suiteála agus úsáide laethúla.

Comhla Féileacán Leictreach SCH8O/DIN UPVC/CPVC Eolas tionscail

Diagnóis agus cothabháil locht coitianta comhlaí féileacán leictreacha : 5 eochairphointí chun saol seirbhíse a leathnú

Úsáidtear comhlaí féileacán leictreacha go forleathan i dtionscail mar uisce óil sábháilte, miotalóireacht, fótavoltach, cumhacht núicléach, leathsheoltóirí leictreonacha, leigheas, cóireáil uisce tionsclaíoch, agus fuíolluisce tionsclaíoch. Tá ceanglais an-ard ag coinníollacha oibre éagsúla maidir le hiontaofacht comhlaí, agus is féidir le cothabháil cheart a saol seirbhíse a leathnú go mór. Seo a leanas 5 phríomhphointí cothabhála:

1. Cigireacht séalaithe: cosc a chur ar sceitheadh meánach
Léiriú fadhb: Níl an comhla dúnta go docht, ag sceitheadh laistigh nó lasmuigh.

Tionchar tionscail:
Uisce óil sábháilte & tionscal cógaisíochta: Beidh sceitheadh ina chúis le truailliú uisce agus beidh tionchar aige ar shláinte agus ar shábháilteacht.
Cumhacht núicléach & leathsheoltóirí leictreonacha: D’fhéadfadh teip córais a bheith mar thoradh ar sceitheadh ​​meán ardíonachta.
Moltaí cothabhála: Seiceáil go rialta ar shuíochán na comhla agus ar dhromchla séalaithe an phláta comhla, agus cuir rónta rubair nó PTFE in ionad.

2. Cothabháil mótair agus actuator: cinntigh tiomáint cobhsaí
Léiriú fadhb: tá gluaiseacht comhla mall, greamaithe nó ní féidir é a oscailt agus a dhúnadh.

Tionchar tionscail:
Miotalóireacht & Fuíolluisce Tionscail: Is féidir le meáin an-chreimneach a chur faoi deara go n-éireoidh an mótar tais nó go ndéanfar damáiste don chiorcad.
Leathsheoltóir Fótavoltach & Leictreonach: Éilíonn rialú beachtas cruinneas ard, agus féadfaidh teip mótair difear do leanúnachas táirgthe.
Moltaí cothabhála: Déan páirteanna tarchurtha a lubricate go rialta, seiceáil insliú mótair, agus seachain oibriú fadtéarmach i dtimpeallacht tais.

3. Calabrú aiseolais comhartha: cinntigh cruinneas rialaithe
Léiriú fadhbanna: Níl oscailt comhla ar neamhréir le haiseolas an chórais rialaithe.

Tionchar tionscail:
Cóireáil uisce tionsclaíoch & cumhacht núicléach: D'fhéadfadh tionchar a bheith ag diall rialaithe sreafa ar chobhsaíocht an phróisis.
Leigheas & Leathsheoltóir Leictreonach: Is féidir le mionearráidí fadhbanna cáilíochta táirgí a chruthú.
Moltaí cothabhála: Déan braiteoirí suímh a chalabrú go rialta (cosúil le potentiometers nó ionchódóirí) agus seiceáil an bhfuil an líne comhartha scaoilte.

4. Cosaint creimeadh agus oiriúnú ábhartha
Léiriú faidhbe: Meirge agus scálú an chomhlachta comhla nó na gcomhpháirteanna inmheánacha.

Tionchar tionscail:
Fuíolluisce tionsclaíoch & Miotalóireacht: Cuireann meáin aigéadacha nó ard-salainn dlús le creimeadh miotail.
Fótavoltach & Leathsheoltóra: Éilíonn timpeallacht uisce ultrapure cruach dhosmálta nó comhlaí sciath speisialta.
Moltaí cothabhála: Roghnaigh ábhar comhlacht comhla (cosúil le cruach dhosmálta CF8M, comhla féileacán fluairín-líneáilte) de réir saintréithe an mheáin, agus glan na taiscí go rialta.
