SCH8O/DIN UPVC/CPVC Looper Flange

Úsáidtear UPVC/CPVC Looper Flange in iarratais thionsclaíocha agus tógála. Cuireann sé friotaíocht creimeadh agus feidhmíocht ardteochta ar fáil, rud a fhágann go bhfuil sé oiriúnach chun leachtanna agus gáis éagsúla a iompar.

Tá an flange deartha le haghaidh suiteáil éasca, ag cinntiú naisc píopa slán agus rioscaí sceite a laghdú. Tá UPVC/CPVC Looper Flange oiriúnach do thionscail cosúil le cóireáil uisce, ceimiceáin, agus HVAC, ag leathnú go héifeachtach saolré na gcóras píobaireachta.

Déan Teagmháil Linn

Roimhe Seo：SCH8O/DIN UPVC/CPVC Blind Flange
Ar Aghaidh：SCH8O/DIN UPVC/CPVC Tee a Laghdú

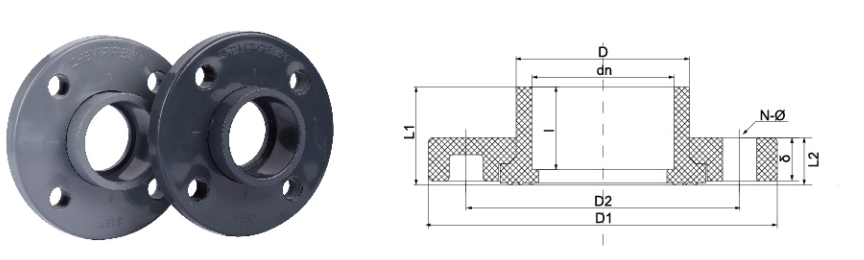

paraiméadar feidhmchlár Caighdeáin Theicniúla

MÉMÉD/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DMÉN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	⁇	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	MÉ	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N- ⁇	4- ⁇ 14	4- ⁇ 14	4- ⁇ 14	4- ⁇ 18	4- ⁇ 18	4- ⁇ 18	4- ⁇ 18	8- ⁇ 18	8- ⁇ 18	8- ⁇ 18	8- ⁇ 22	8- ⁇ 22	12- ⁇ 22	12- ⁇ 22
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	⁇	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	MÉ	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N- ⁇	4- ⁇ 16	4- ⁇ 16	4- ⁇ 16	4- ⁇ 16	4- ⁇ 16	4- ⁇ 19	4- ⁇ 19	4- ⁇ 19	4- ⁇ 19	8- ⁇ 22	8- ⁇ 22	8- ⁇ 22	12- ⁇ 24	12- ⁇ 24
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	⁇	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	MÉ	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N- ⁇	4- ⁇ 15	4- ⁇ 15	4- ⁇ 19	4- ⁇ 19	4- ⁇ 19	4- ⁇ 19	4- ⁇ 19	8- ⁇ 19	8- ⁇ 19	8- ⁇ 23	8- ⁇ 23	12- ⁇ 23	12- ⁇ 25	16- ⁇ 25

SCH80/DIN UPVC/CPVC Looper Flange - Naisc Píobaireachta Slán agus Ilghnéitheach

Is comhpháirt innealtóireachta é an Flange Looper SCH80/DIN atá deartha chun naisc iontaofa agus in-díshuite a chruthú i gcórais píobaireachta PVC agus CPVC. Éascaíonn sé comhtháthú píblínte plaisteacha le flanges miotalacha, caidéil, agus comhlaí, ag cloí le caighdeáin SCH80 agus DIN araon. Déantar an táirge seo a mhonarú chun comhsheasmhacht tríthoiseach agus sláine meicniúil a chinntiú faoi choinníollacha oibriúcháin sonraithe, rud a fhágann go bhfuil sé oiriúnach do raon leathan feidhmeanna tionsclaíocha.

Gnéithe Táirge

Comhoiriúnacht Dual Caighdeánach: Deartha chun an dá cheann a fheistiú SCH80 agus DIN patrúin bolt, ag soláthar réiteach ildánach do chórais a éilíonn comhoiriúnacht idirnáisiúnta. Simplíonn an ghné seo soláthar do thionscadail nach mór dóibh caighdeáin réigiúnacha iolracha a chomhlíonadh.
Friotaíocht Creimeadh: Déanta ó UPVC (Clóiríd Polyvinyl Neamhphlaisteacha) nó CPVC (Clóiríd Polyvinyl Clóirínithe), tá an comhlacht flange resistant do speictream leathan ceimiceán, aigéid, alcailí agus salainn. Tá an tréith seo ríthábhachtach le húsáid fhadtéarmach i dtimpeallachtaí creimneach.
Sláine Struchtúrtha: Ligeann an dearadh looper don flange rothlú go saor le haghaidh ailíniú bolt, ag simpliú na suiteála agus coinníonn an croí-mhol nasc docht leis an bpíobán. Coscann sé seo strus ar na hailt agus cinntíonn sé séala slán.
Rátáil Ardbhrú: Innealtóireacht chun rátálacha brú a sheasamh atá comhsheasmhach le sceideal píopa SCH80, rud a fhágann go bhfuil sé oiriúnach d'iarratais a éilíonn lamháltas brú níos airde ná córais chaighdeánacha PVC.

Sonraíochtaí Teicniúla

Ábhar	Toisí	Caighdeánach	Brú Ainmniúil
UPVC (PVC-U) / CPVC (PVC-C)	Déan tagairt do shonraíochtaí SCH80 agus DIN	ASTM D1784 / DIN EN ISO 1452	PN10 / Aicme 150
Méideanna ar Fáil	Cineál Ceangail	Dath	Comhoiriúnacht Gasket
1/2 orlach go 12 orlach (DN15 go DN300)	Soicéad Stroighne Tuaslagóra	Liath (UPVC), Liath Éadrom/Tan (CPVC)	EPDM, FPM (FKM)

Réimsí Feidhmchláir

Úsáidtear an Flange Looper SCH80/DIN i gcórais a éilíonn nasc slán, resistant ceimiceach agus in-díshuite. Áirítear le hiarratais tipiciúla:

Áiseanna cóireála uisce agus fuíolluisce
Gléasraí próiseála agus láimhseála ceimiceacha
Próiseas tionsclaíoch píobaireacht do shreabháin chreimneach
Córais linn snámha agus uisceacha óna dteastaíonn comhpháirteanna láidre fadtéarmacha
Oibríochtaí mianadóireachta agus scagtha
Áiseanna giniúna cumhachta

----

Ceisteanna Coitianta

1. Conas a bhíonn flange looper UPVC difriúil ó flange seasta traidisiúnta i suiteáil agus cur i bhfeidhm?

Tá fáinne saor-rothlach ag flange looper, rud a shimplíonn ailíniú na bpoll bolt le linn na suiteála, buntáiste suntasach i spásanna daingean nó nuair a bhíonn píopaí daingnithe cheana féin. Éilíonn flange seasta ailíniú rothlach beacht ar an gcuid píopa iomlán, rud a d'fhéadfadh a bheith níos dúshlánaí. Cuidíonn meicníocht rothlach an flange looper freisin le strus a laghdú ar an gcóras píobaireachta, go háirithe nuair a bhíonn sé ag nascadh le comhpháirteanna miotail seasta. Le haghaidh treoracha suiteála sonracha agus dea-chleachtais, féach ar ár gcáipéisíocht theicniúil nó déan teagmháil lenár bhfoireann tacaíochta.

2. Cad é an teorannú teochta agus brú don flange CPVC SCH80/DIN, agus conas a dhéanann sé comparáid le flanges miotail i dtimpeallachtaí creimneach?

Déantar flange SCH80/DIN CPVC a innealtóireacht le haghaidh feidhmeanna teochta níos airde ná UPVC, le teocht seirbhíse uasta de ghnáth suas le 200°F (93°C) agus rátáil brú atá comhsheasmhach le caighdeáin SCH80. Cé gur minic go mbíonn rátálacha brú deiridh níos airde ag flanges miotail, tá siad so-ghabhálach do chreimeadh ó go leor ceimiceán tionsclaíoch. I gcodarsnacht leis sin, coinníonn an flange CPVC a sláine struchtúrach i meáin chreimneach, ar féidir leo roghanna miotalacha eile a dhíghrádú. Ba cheart go mbeadh an cinneadh idir CPVC agus flange miotail bunaithe ar anailís chuimsitheach ar an gcineál sreabhach, an teocht oibriúcháin, agus an brú riachtanach. Is féidir lenár bhfoireann innealtóireachta anailís mhionsonraithe ar chomhoiriúnacht ábhair a sholáthar do d’iarratas sonrach.

Cuideachta

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group tá An tSín SCH8O/DIN UPVC/CPVC Looper Flange Le haghaidh tionscail bia/feithicleach/leictreonach soláthraí agus déanta go saincheaptha SCH8O/DIN UPVC/CPVC Looper Flange Le haghaidh tionscail bia/feithicleach/leictreonach monarcha. Bunaíodh muid sa bhliain 2007, ag díriú ar thaighde agus forbairt, monarú, díolacháin agus seirbhísiú píopaí tionsclaíocha CPVC agus UPVC. Tá roinnt deimhniúcháin faighte ag an gcuideachta, lena n-áirítear an ceadúnas táirgthe trealaimh speisialta, ceadúnas sláinteachais táirgí a bhaineann le huisce i gCúige Zhejiang, an deimhniú córais bainistíochta cáilíochta IS09001, an deimhniú córais bainistíochta comhshaoil IS014001, agus an deimhniú córais bainistíochta sláinte agus sábháilteachta ceirde IS045001. Tá níos mó ná 50 ceart maoine intleachtúla neamhspleácha agus cearta allmhairithe agus onnmhairithe féinoibrithe ag an gcuideachta. Chun táirgí éagsúlaithe agus seirbhísí níos fearr a sholáthar, thug an chuideachta isteach teicneolaíocht chun cinn, trealamh uirlisí, agus amhábhair agus córais bhainistíochta uathúla ón nGearmáin agus ó na Stáit Aontaithe. Le blianta beaga anuas, úsáideadh ár dtáirgí go forleathan in iompar píblíne leachtanna aigéadacha agus alcaileacha, uisce ultraíon, uisce óil, uisce íon grád leictreonach, agus fuíolluisce tionsclaíoch sna tionscail cheimiceacha, miotalóireachta, fótavoltacha, cumhachta núicléiche, ceallraí litiam, leathsheoltóirí leictreonacha, bia, leigheas, gluaisteán, cóireáil uisce tionsclaíoch agus tionscail eile. Faoi láthair, tá níos mó ná 30 cuideachta díolacháin bunaithe ag Grúpa ZHEYI ar fud na tíre, agus déantar gach cineál táirgí a onnmhairiú go dtí an Eoraip, Meiriceá, Oirdheisceart na hÁise agus tíortha agus réigiúin eile, agus is fearr leo go mór i measc custaiméirí baile agus eachtrannacha.

Teastas Onóra

Scéal

Comhlaí Ceimiceacha agus Litiam UPVC/CPVC a Thuiscint (DIN...
Sep 11,2025
Réamhrá do chomhlaí UPVC agus CPVC Cad iad Comhlaí UPVC agus CPVC Dsw Tá UPVC (clóiríd pholaivinile neamhphlaisteacha) agus CPVC (clóiríd pholaivinile clóirínithe) teirmeaplastics atá frithsheasmhach in a...
foghlaim níos mó
Feistis Píobáin UPVC/CPVC: An Treoir Ultimate maidir le Su...
Sep 04,2025
Réamhrá: Treoir chuimsitheach ar Feistis Píobáin UPVC/CPVC I dtógáil nua -aimseartha, athchóiriú tí, agus réimsí tionsclaíocha, is bunlíne fíor -riachtanach iad córais phíblíne. Is UPVC (Clóiríd polaiv...
foghlaim níos mó
An comhla ceart UPVC nó CPVC a roghnú le haghaidh láimhseá...
Aug 25,2025
Is cinneadh criticiúil é an comhla ceart a roghnú in aon áis táirgthe ceallraí ceimiceach nó litiam-ian. Féadann sceitheadh, neamhfhónaimh chostasach, agus guaiseacha sábháilteachta a bheith mar thoradh ar an rogha mí...
foghlaim níos mó

Fág teachtaireacht

Rialú cáilíochta dian

Cloíonn Grúpa ZHEYI le prionsabal "cáilíocht ar dtús", glacann sé trealamh chun cinn go hidirnáisiúnta agus amhábhair ardchaighdeáin, rialaíonn sé gach nasc táirgthe go docht, agus tá sé tiomanta do tháirgí píblíne a sholáthar a bhfuil feidhmíocht den scoth agus cuma fíorálainn acu.

Úsáideann an comhlacht an trealamh táirgthe is úire agus ábhair ardchaighdeáin, lena n-áirítear Sekisui na Seapáine agus Lubrizol na Stát Aontaithe. Comhcheanglaíonn "ZHEYI" teicneolaíocht táirgthe fíorálainn le bainistíocht ghairmiúil go foirfe, agus déantar rialú cáilíochta dian ar gach táirge - ón táirgeadh, ón gcigireacht go dtí an seachadadh deiridh, rud a chinntíonn an meascán foirfe de chuma agus feidhm.
Tástáil feidhmíochta beachtais

Ag ZHEYI, déantar gach táirge a cheardaíocht go cúramach, ní hamháin ag díriú ar dhearadh aeistéitiúil fíorálainn, ach tiomanta i gcónaí do cháilíocht intreach den scoth. Cinntíonn tástáil fheidhmíochta dhian go bhféadann an táirge cobhsaíocht agus marthanacht a choinneáil fiú faoi dhálaí crua.:

● Tástáil dlúis: Tomhaiseann sé dlús ábhair chun aonfhoirmeacht agus cobhsaíocht struchtúr a chinntiú.
● Tástáil teochta maolaithe Vicat: déanann sé measúnú ar chéim mhaolaithe ábhar faoi choinníollacha ardteochta chun a chinntiú go bhfuil an táirge in ann dífhoirmiú a sheasamh i dtimpeallachtaí éagsúla.
● Tástáil oighinn: insamhlaíonn sé friotaíocht teasa fadtéarmach agus fíoraíonn sé cumas an táirge teochtaí arda a sheasamh ar feadh i bhfad.
● Tástáil hidreastatach: Déan measúnú ar neart na bpíopaí faoi choinníollacha ardbhrú chun sábháilteacht agus iontaofacht an táirge a chinntiú.
● Tástáil tionchair casúir titime: Déan tástáil ar fhriotaíocht tionchair an táirge le linn iompair, suiteála agus úsáide laethúla.

SCH8O/DIN UPVC/CPVC Looper Flange Eolas tionscail

Conas a roghnú i gceart UPVC/CPVC Looper Flange ? Rátáil brú agus treoir oiriúnaithe teochta

Tá ról lárnach ag UPVC (clóiríd polaivinile neamhphlaisteach) agus CPVC (clóiríd polaivinile clóirínithe) i gcórais phíobáin thionsclaíocha, go háirithe i gcásanna inar gá leathnú teirmeach, creathadh nó díláithriú píopaí a mhaolánú. Éilíonn roghnú ceart breithniú cuimsitheach ar airíonna ábhartha, rátáil brú, raon teochta agus riachtanais shonracha iarratais tionscail. Seo a leanas treoir roghnúcháin do thionscail éagsúla:

1. Roghnú ábhar: UPVC vs CPVC
UPVC: Oiriúnach do teocht gnáth (0°C ~ 60°C) agus cásanna brú íseal, friotaíocht creimeadh aigéad agus alcaile, ar chostas íseal, a úsáidtear go coitianta in uisce óil (Uisce Óil) agus cóireáil uisce tionsclaíoch (Cóireáil Uisce Tionscail).
CPVC: Friotaíocht teocht níos airde (-20°C ~ 110°C), friotaíocht brú níos láidre, atá oiriúnach do mheáin ardteochta, mar iompar chuisnithe sa tionscal fótavoltach nó sreabhán creimneach sa mhiotaleolaíocht (Miotaleolaíocht).

2. Oiriúnú leibhéal brú
Aicme 150: Oiriúnach do chórais ísealbhrú, mar uisce óil sábháilte agus seachadadh uisce ultrapure do leathsheoltóirí leictreonacha.
Aicme 200/Aicme 300: Oiriúnach do chásanna meánbhrú agus ardbhrú, amhail píblínte cúnta stáisiúin chumhachta núicléacha nó córais urscaoilte ardbhrú fuíolluisce tionsclaíoch.

3. Treoir um oiriúnú feidhmchlár tionscail
Leigheas: Ní mór cloí le caighdeáin FDA, CPVC (friotaíocht steiriliú teocht ard) is fearr, agus is é an leibhéal brú de ghnáth Aicme 150.
Photovoltaic: Tá CPVC níos oiriúnaí toisc go mbaineann sé le cúrsaíocht chuisnithe ardteochta agus éilíonn sé friotaíocht teochta agus brú (Rang 200 ).
Miotalóireacht: Timpeallacht láidir aigéad/alcaile, UPVC (gnáththeocht) nó CPVC (teocht ard), ní mór an leibhéal brú a roghnú de réir an bhrú caidéalaithe (Aicme 200~300 de ghnáth).
Cumhacht Núicléach: Is féidir le píopaí cúnta CPVC (leagan modhnaithe atá frithsheasmhach in aghaidh radaíochta), Aicme 300 a úsáid chun iomarcaíocht sábháilteachta a chinntiú.
Leathsheoltóir Leictreonach: Molann córas uisce ultrapure UPVC (deascán íseal), is leor Aicme 150.

4. Moltaí suiteála agus cothabhála
Seachain ró-theocht agus róbhrú: is furasta UPVC a mhaolú ag >60°C, agus teastaíonn tacaíocht bhreise ó CPVC ag >110°C.
Oiriúnú ábhar séalaithe: Tá gaiscéid EPDM oiriúnach le haghaidh uisce óil, agus tá gaiscéid PTFE níos oiriúnaí d'aigéid láidre (cosúil le fuíolluisce metallurgical).
Cigireacht rialta: Éilíonn timpeallachtaí an-chreimneach cosúil le fuíolluisce tionsclaíoch timthriallta cothabhála giorraithe.
